Ruostumaton teräslankaverkko: kudostyypit, langan halkaisija ja aukon koon valinta

Ruostumaton teräsverkko on tarkasti -suunniteltu metallikangas, jota käytetään eri toimialoilla - petrokemian jalostuksesta farmaseuttiseen suodatukseen, arkkitehtonisista julkisivuista elintarvikejalostusseuloihin. Oikeiden eritelmien valitseminen on kuitenkin kaikkea muuta kuin yksinkertaista. Kolme toisiinsa lukittavaa parametria - kudostyyppi, langan halkaisija ja aukon koko (aukko) - määrittävät, toimiiko verkkosi luotettavasti vai epäonnistuuko se ennenaikaisesti. Tämä opas katkaisee monimutkaisuuden suorilla johtopäätöksillä, joita tukevat tekniset perusteet, mikä mahdollistaa luotettavien määrittelypäätösten tekemisen.

Stainless Steel Wire Mesh

Vain silmämäärän määrittäminen ilman langan halkaisijaa ja kudostyyppiä johtaa toimintahäiriöihin - väärään suodatustarkkuuteen, riittämättömään lujuuteen tai ennenaikaiseen korroosioon -, jotka maksavat 3–5 kertaa enemmän kuin oikea alkuperäinen valinta.

Silmäluku "100 mesh" ei kerro mitään varmaa. Molemmat toimittajat voivat toimittaa "100 meshiä" eri lankahalkaisijalla, jolloin syntyy 0,10 mm tai 0,15 mm aukkoja - 50 % ero, joka muuttaa kokonaan läpi kulkevat hiukkaset. Samoin 100 meshin tavallisella sidoksella ja hollantilaisella 100 meshin kudoksella on olennaisesti erilaiset suodatuskäyttäytymiset. Väärä kudoksen, langan ja aukon yhdistelmä aiheuttaa:

Suodatushäiriöt:Hiukkaset, jotka pitäisi ottaa talteen, kulkevat läpi ja saastuttavat myöhempiä prosesseja.

Rakenteelliset viat:Ohut johto korkeapainepalvelussa{0}}murtuu, mikä aiheuttaa suunnittelemattomia sammutuksia.

Korroosiohäiriöt:Grade 304 kloridiympäristöissä kuoppia kuukausissa, kun 316 kestäisi vuosia.

Nämä epäonnistumiset ovat vältettävissä. Kolmen -parametrijärjestelmän - kudostyypin, langan halkaisijan, aukon - ymmärtäminen antaa sinulle täydellisen hallinnan määrittelyistä.

Ruostumaton teräslankaverkko on kudottu metallikangas, jossa loimilangat (pituussuunnassa) ja kudelangat (ristikkäin) kietoutuvat yhteen muodostaen ristikon, jossa on määritellyt aukot - kudoskuvio, langan halkaisija ja väli yhdessä säätelevät suodatuksen tarkkuutta, mekaanista lujuutta ja virtauskapasiteettia.

Toisin kuin rei'itetyt levyt tai paisutettu metalli, kudottu teräsverkko valmistetaan punomalla yksittäisiä lankoja erikoistuneilla kutomakoneilla. Tämä kudontaprosessi luo tarkasti määritellyt aukot, joiden kokoa, muotoa ja jakautumista voidaan hallita mikronitasolle asti. Tärkein etu muihin seulontavälineisiin verrattuna:

Tarkkuus:Aukot muodostetaan yksitellen langan sijoittelulla, mikä mahdollistaa tasaisen aukon ohjauksen 10 mm:stä 5 mikroniin asti.
Vahvuus:Kudottu lukitus tarjoaa luontaisen rakenteellisen eheyden - johdot pitävät toisiaan paikoillaan kuormituksen alaisena.
Joustavuus:Verkkoa voidaan rullata, muotoilla sylintereiksi, laskostaa tai hitsata suodatinelementeiksi - jäykät seulat eivät voi.
Korroosionkestävyys:Austeniittiset ruostumattomat teräkset (304, 316, 316L) kestävät ruostetta, kemikaaleja ja korkeita lämpötiloja.

Pelkkä kudos on tasapainoisen suorituskyvyn yleinen oletus; twill-kudos painavampaa lankaa ja ohuempaa verkkoa varten; hollantilainen kudos (plain/twill/reverse) mikroni{0}}tason suodatukseen paineen alaisena; viisi-hedgele-kudosta sileille pinnoille ja tukkeutumisen estämiseen jatkuvissa prosesseissa.

Plain Weave (1-yli-1-alle):Jokainen loimilanka kulkee vuorotellen kunkin kudelangan yli ja alta, jolloin muodostuu yhtenäisiä neliömäisiä aukkoja, joilla on sama langan halkaisija molempiin suuntiin. Se on taloudellisin kudos, joka sopii 90 %:iin yleisistä seulonta- ja suodatussovelluksista. Tyypillinen alue: 1-400 mesh, aukot 10 mm - 0,037 mm. Avoin pinta-ala yleensä 30–70 %.

Twill Weave (2-yli-2-alle):Jokainen lanka kulkee kahden ja kahden peräkkäisen johdon ali, jolloin syntyy vinokuvio. Tämä mahdollistaa raskaammat langat samalla silmämäärällä, jolloin saadaan vahvempi verkko ja tiukempi kudos. Twill-kudos on erinomainen, kun tarvitset hienompaa suodatusta, jolla on riittävä mekaaninen kestävyys. Tyypillinen alue: 20-500 mesh. Avoin pinta-ala 25–45 %.

Pelkkä hollantilainen kudos:Paksummat loimilangat + hienommat, lähekkäin-sijoitetut kudelangat, jotka on kudottu tavalliseen (1-yli-1) kuvioon. Kudelangat pakautuvat tiiviisti ja muodostavat kolmion muotoisia aukkoja, jotka kapenevat pinnasta sisäänpäin. Tämä tuottaa mikronitason suodatuksen (5–100 mikronia), jolla on korkea mekaaninen lujuus. Avoin pinta-ala on pieni (15–30 %), mutta suodatustarkkuus on poikkeuksellista.

Twill Dutch Weave:Yhdistää toimikkaan lomituksen (2-yli 2) eri langanhalkaisijoilla (paksu loimi, hieno kude). Jopa tiukempi ja sileämpi kuin tavallinen hollantilainen, suodattaa jopa 1–5 mikronia. Käytetään hydraulijärjestelmissä, kemiallisessa käsittelyssä ja korkeapainekaasusuodatuksessa, joissa vaaditaan absoluuttista hiukkasten pidätystä.

Käänteinen hollantilainen kudos:Hienot loimilangat + karkeat kudelangat - päinvastoin kuin tavalliset hollantilaiset. Tämä tuottaa suuren mekaanisen lujuuden kudesuunnassa ja mahdollistaa takaisinhuuhtelun (puhdistuksen virtauksen suunnan). Ihanteellinen painesuodatinelementteihin, joissa virtaussuunta vaihtuu puhdistusjaksojen aikana. Suodatusalue: 20-50 mikronia.

Five{0}}Heddle Weave:Jokainen loimilanka kulkee neljän kudelangan yli ja yhden kudelangan ali, luoden tasaisen, sileän pinnan suurella avoimella alueella ja minimaalisella tukkeutumisalttiudella. Käytetään prosessihihnoissa, jatkuvassa suodatuksessa ja sovelluksissa, jotka vaativat helppoa puhdistusta. Verkkojen lukumäärä: 12-80. Avoin alue: 40–60 %.

Kutoa	Kuvio	Mesh Range	Suodatus (μm)	Avoin alue (%)	Vahvuus	Paras
Tavallinen	1-yli-1	1–400	37–10,000	30–70%	Kohtalainen	Yleinen seulonta
Tvilli	2-yli-2	20–500	20–500	25–45%	Korkea	Hieno suodatus
Pelkkää hollantia	1-yli-1, ero. dia.	N/A*	5–100	15–30%	Erittäin korkea	Mikronisuodatus
Twill hollantilainen	2-yli-2, ero. dia.	N/A*	1–5	10–25%	Erittäin korkea	Absoluuttinen suodatus
Käänteinen hollanti	Diff. halk., käänteinen	N/A*	20–50	20–35%	korkea (kude)	Painesuodattimet
Five{0}}Heddle	4-yli-1	12–80	50–1,000	40–60%	Keskitaso – korkea	Prosessihihnat

*Hollantilaiset kudosverkot määritetään mikronimäärän sijaan silmämäärän mukaan, koska loimilla ja kuteilla on eri lankamäärä tuumaa kohti.

Langan halkaisija luo suoran kompromissin-: paksumpi lanka lisää mekaanista lujuutta ja käyttöikää, mutta vähentää avointa pinta-alaa ja suorituskykyä. ohuempi lanka maksimoi avoimen alueen ja virtauskapasiteetin, mutta uhraa kestävyyden - oikea valinta riippuu siitä, onko kuormitus-vai virtaus-ensisijainen rajoite.

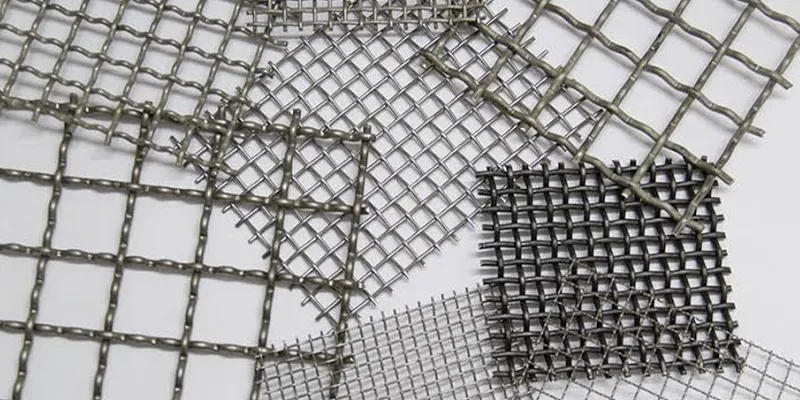

How Does Wire Diameter Determine Mesh Performance

Langan halkaisija on yksittäisten lankojen poikkileikkauksen paksuus- ennen kudontaa. Se mitataan millimetreinä (mm) tai tuumina, ja se vaihtelee tyypillisesti 0,02 mm:stä (ultra-hieno hollantilainen kudos) 3,0 mm:iin (raskas teollisuusseulonta).

The Strength – Open Area Trade-Off

Tietyllä silmämäärällä langan halkaisija on yksittäinen muuttuja, joka ohjaa samanaikaisesti kahta vastakkaista tulosta:

Langan halkaisijan lisääminen:Nostaa vetolujuutta, vastustaa hankausta, pidentää käyttöikää tärinässä tai iskussa -, mutta pienentää aukon kokoa ja avointa aluetta, mikä vähentää kapasiteettia.

Langan halkaisijan pienentäminen:Laajentaa aukon kokoa ja avointa aluetta, mikä lisää virtauskapasiteettia ja suodatusnopeutta -, mutta heikentää verkkoa, mikä tekee siitä alttiita langan katkeamiselle, muodonmuutokselle ja lyhentäville vaihtoväleille.

Käytännön esimerkki: Sama verkkomäärä, eri lanka

Harkitse 30 meshiä (30 aukkoa tuumaa kohti) kahdella lankavaihtoehdolla:

Parametri	0,25 mm johto	0,40 mm johto	Ero
Avauskoko	0,60 mm	0,45 mm	25% pienempi
Avoin alue	54.5%	35.4%	19 % vähemmän
Langan vahvuus	Kohtalainen	Korkea	2,56x poikki-leikkaus
Paras sovellus	Nesteen suodatus, suuri virtaus	Hankaava seula, kantava-	-

0,40 mm:n lankavaihtoehdossa on 2,56-kertainen poikki-pinta-ala (lujuus asteikolla suunnilleen alueen kanssa), mutta se uhraa 19 % avoimesta pinta-alasta. Hiomamineraalien seulonnassa tärinän alaisena paksumpi lanka on välttämätön. Suuren-virtauksen nestesuodatuksessa ei--hankaavia hiukkasia varten ohuempi lanka maksimoi suorituskyvyn.

Johdon halkaisijan valinta sovelluksen mukaan

Ultra-hieno (0,02–0,10 mm):Tarkkuussuodatus elektroniikassa, lääkkeissä, laboratorioissa. Vain hollantilainen kudos - sileä/twill ei voi kutoa näin ohutta lankaa luotettavasti.

Hieno (0,10–0,25 mm):Hienojen hiukkasten seulonta, kemiallinen suodatus, elintarvikkeiden käsittely. Pelkkä/twill-kudos, 60-200 mesh.

Keskikokoinen (0,25–0,60 mm):Yleinen teollisuusseulonta, vedenkäsittely, arkkitehtuuripaneelit. Pelkkä/twill-kudos, 20-60 mesh.

Raskas (0,60–1,40 mm):Hiomamineraalien seulonta, hiilen käsittely, turva-aidat. Tvilli tai poimutettu kudos, 4-16 mesh.

Ultra-raskas (1,40–3,00 mm):Rakenteellinen vahvistus, raskas kiviaineksen scalping, teollisuussuojat. Hitsattu tai puristettu verkko mieluiten.

Aukon koko - ei mesh count - on parametri, joka ohjaa suoraan mitkä hiukkaset kulkevat läpi ja mitkä säilyvät; aukon määrittäminen silmämäärän sijaan eliminoi muuttuvien lankojen halkaisijoiden aiheuttaman epäselvyyden.

Aukko (aukon koko) on vapaa tila kahden vierekkäisen rinnakkaisen johtimen välillä. Se itse asiassa määrää erottelun suorituskyvyn. Silti monet määrittäjät käyttävät silmämäärää aukon koon välityspalvelimena, mikä on perustavanlaatuinen virhe, koska:

Aperture Formula

Aukko (mm)=25.4 / Mesh Count − langan halkaisija (mm)

Tämä kaava paljastaa riippuvuuden: aukon koko riippuu SEKÄ silmämäärästä ja langan halkaisijasta. Muuta jompaakumpaa arvoa, jolloin aukko muuttuu.

Esimerkkejä:

100 mesh × 0,10 mm lanka=0.154 mm aukko (154 mikronia)

100 mesh × 0,065 mm lanka=0.189 mm aukko (189 mikronia)

22 %:n aukkoero (154 vs 189 mikronia) muuttaa täysin siepatut hiukkaset.

Aukko vs. mesh Count: kumpi määritetään?

Määritä aina aukko (mm tai mikroneina) ensisijaiseksi parametriksi, ja verkkojen määrä ja langan halkaisija ovat tukevia tietoja. Syyt:

Aukko on toimiva:Se kuvaa suoraan erotusrajaa -, mikä ohittaa ja mikä säilyy.

Verkkojen lukumäärä on rakenteellinen:Se kuvaa kudontatiheyttä - kuinka monta lankaa tuumaa kohti -, joka vaikuttaa lujuuteen mutta ei suoraan suodatukseen.

Langan halkaisija on mekaaninen:Se määrittää kuormituksen{0}}kantokyvyn ja käyttöiän, ei suodatustarkkuutta.

Avoimen alueen prosenttiosuus ohjaa läpimenokapasiteettia ja painehäviötä - suurempi avoin alue tarkoittaa suurempaa virtausnopeutta ja pienempää painehäviötä, mutta vaatii ohuempaa lankaa, mikä uhraa mekaanisen kestävyyden. optimi on virtausvaatimuksen ja vahvuusvaatimuksen leikkauspisteessä.

Avoimen alueen kaava (neliömäinen):OA %=(aukko / (aukko + johdon halkaisija))^2 × 100

Tämä kaava osoittaa, että avoin alue on maksimoitu, kun langan halkaisija on minimoitu suhteessa aukon kokoon. Tietylle silmämäärälle ohuemman langan valitseminen lisää sekä aukon kokoa että avointa pinta-alaa samanaikaisesti. Mutta vaihto-on langan vahvuus.

Avoimen alueen vaikutus järjestelmän suorituskykyyn

Virtausnopeus:Suorituskyky asteikko on suunnilleen avoimella alueella. Verkko, jonka pinta-ala on 50 %, läpäisee suunnilleen kaksinkertaisen tilavuuden 25 % avoimen alueen verkkoon verrattuna samalla paineella.

Painehäviö:Pienempi avoin alue=suurempi vastus=suurempi painehäviö verkon yli. Suljetussa -silmukassa suodatusjärjestelmissä liiallinen painehäviö lisää pumpun energiankulutusta ja voi aiheuttaa kavitaatiota.

Sokeuttavuus:Alempi avoin alue tunkeutuu (tukkeutuu) nopeammin, koska hiukkasilla on vähemmän polkuja pinnan läpi. Tämä on erityisen tärkeää tahmeiden tai kuituisten materiaalien kanssa.

Puhdistustiheys:Suuremmat avoimen alueen verkot vaativat harvemmin puhdistusta ja vastapesua, mikä vähentää huoltoseisokkeja.

Avaa alueviite silmämäärän ja langan halkaisijan mukaan

Mesh	Johto (mm)	Aukko (mm)	Avaus (μm)	Avoin alue (%)	Kutoa	Tyypillinen käyttö
20	0.40	0.87	870	36%	Tavallinen	Karkea seulonta
40	0.25	0.385	385	36%	Tavallinen	Yleinen suodatus
60	0.19	0.223	223	35%	Tavallinen	Nesteen suodatus
80	0.14	0.175	175	32%	Tavallinen	Hieno suodatus
100	0.10	0.154	154	30%	Tavallinen	Tarkka seulonta
150	0.065	0.103	103	30%	Tvilli	Hieno jauhe
200	0.05	0.077	77	29%	Tvilli	Mikro-seulonta
300×D	var.	~0.05	~50	28%	hollantilainen	Mikronisuodatus
400×D	var.	~0.038	~38	27%	hollantilainen	Ultra{0}}hieno suodatus

Silmämäärä, langan halkaisija ja aukon koko muodostavat jäykän kolmen-parametrijärjestelmän -, voit valita vapaasti kaksi, mutta kolmas määritetään sitten matemaattisesti. Tämän rajoituksen ymmärtäminen estää mahdottomia määrityksiä, joita yksikään valmistaja ei voi tuottaa.

Lukitussuhde ilmaistaan kahdella peruskaavalla:

Formula 1: Aukko verkkojen lukumäärästä ja langan halkaisijasta

W = 25.4 / M − d

Missä W=aukko (mm), M=silmämäärä (aukkoja tuumaa kohti), d=langan halkaisija (mm). Tämä kaava näyttää: jos lisäät verkkojen määrää TAI langan halkaisijaa, aukko kutistuu. Jos määrität hienon aukon JA raskaan langan, tarvitset erittäin suuren verkkomäärän -, joka voi ylittää kudontakyvyn.

Formula 2: Avoin alue aukosta ja langan halkaisija

OA %=(L / (L + d))^2 × 100

Missä OA %=avoimen alueen prosenttiosuus, W=aukko (mm), d=langan halkaisija (mm). Tämä osoittaa: avoin alue paranee, kun langan halkaisija pienenee suhteessa aukkoon. Ohut lanka suuressa aukossa antaa suuren avoimen alueen; paksu lanka pienessä aukossa antaa erittäin matalan avoimen alueen.

Käytännön rajoitus: vähimmäisjohto---avaussuhde

Valmistusrajoitukset määräävät langan vähimmäishalkaisijan suhteessa silmämäärään. Jos lanka on liian ohut silmämäärään nähden, kudontaprosessi ei pysty kohdistamaan lankoja luotettavasti ja verkko menettää rakenteellisen eheyden. Yleiset ohjeet:

Pelkkä kudos:Langan halkaisijan tulee olla suurempi tai yhtä suuri kuin 15 % noususta (aukko + langan halkaisija) vakaata kudontaa varten.

Twill-kudonta:Mahdollistaa raskaamman langan - jopa 30 % noususta -, koska 2-over-2 -kuvio tarjoaa paremman johdon vakauden.

hollantilainen kudos:Käyttää erihalkaisijoita suunnittelun mukaan - loimilanka on tyypillisesti 2–5x kudelangan halkaisija, mikä mahdollistaa mikroni-tasoiset aukot, joilla on riittävä rakenteellinen lujuus.

Yleiset mahdottomat tekniset tiedot

Seuraavia yhdistelmiä ei voida kutoa, koska lanka on liian ohutta silmämäärälle:

Pyydetyt sp	Laskettu avaus	Miksi mahdotonta	Oikea vaihtoehto
400 mesh × 0,02 mm lanka	0,0435 mm	Lanka on liian ohut sileäksi kudottavaksi tällä tiheydellä	hollantilainen kudonta tai vähentää verkkojen määrää
10 mesh × 3,0 mm lanka	-0,46 mm (negatiivinen!)	Johdin, joka on paksumpi kuin jako -, aukkoa ei ole	Pienennä lankaa enintään 2,54 mm:iin tai pienennä verkkojen määrää
200 mesh × 0,15 mm lanka	0,027 mm	Johdon---välisuhde liian korkea - matala avoin alue ja vaikea kudota	Käytä 0,05 mm:n lankaa (twilliä) tai hollantilaista kudosta

304 on kustannustehokas-oletus lievissä ympäristöissä; 316/316L on pakollinen kloridialtistuksessa (meri-, kemian-, lääke-); erikoislaadut (310S, 321, 904L, Duplex 2205) palvelevat äärimmäisiä lämpötiloja tai korroosiota - päivityslaatu ilman päivitystä kudos/lanka ei korjaa rakenteellisia puutteita.

Which Stainless Steel Grade for Your Environment

Materiaalin laatu määrittää korroosionkestävyyden ja korkean lämpötilan -lämpötilojen, mutta EI muuta suodatustehoa - sama silmämäärä, langan halkaisija ja kudos 304:ssä ja 316:ssa tuottavat identtiset aukot ja avoimen alueen. Arvosanan valinta on puhtaasti ympäristöpäätös.

Arvosanan valinta käyttöympäristön mukaan

Luokka	Avaimen kokoonpano	Korroosionkestävyys	Max lämpötila	Parhaat sovellukset
304/304L	Cr 18 %, Ni 8 %	Hyvä - ilma, makea vesi, miedot kemikaalit	800 astetta	Ruoka, yleinen suodatus, sisätilojen seulonta
316/316L	Cr 16–18 %, Ni 10–14 %, Mo 2–3 %	Erinomainen - merivesi, hapot, kloridit	870 astetta	Meri-, kemian-, lääke-, suolanpoisto
321	Cr 17–19 %, Ni 9–12 %, Ti 0,4 %	Hyvä + rakeiden välinen stabilointi	900 astetta	Korkean{0}}lämpötilojen syklinen huolto, pakojärjestelmät
310S	Cr 24–26 %, Ni 19–22 %	Hyvä - hapettumisen-kestävä korkeassa lämpötilassa	1100 astetta	Uunin seulat, uunivuoraukset
904L	Cr 20%, Ni 25%, Mo 4,5%, Cu 1,5%	Ylivoimaiset - vahvat hapot, rikki	450 astetta	Rikkihappohuolto, merivesijäähdytys
Duplex 2205	Cr 22%, Ni 5%, Mo 3%, N 0,18%	Erinomainen - kloridipiste, jännityskorroosio	300 astetta	Suolanpoisto, offshore, H2S-palvelu

304 vs 316: Yleisin päätös

304 vs 316 -valintaa ohjaa yksi elementti: molybdeeni (Mo). 316 sisältää 2–3 % Mo, mikä tarjoaa:

Pistoresistanssi:Mo vähentää merkittävästi kuopan syttymistä kloridiympäristöissä. 5 % suolasumutestauksessa 316 kestää 30 %+ pidempään kuin 304.

Rakojen korroosionkestävyys:Mo stabiloi passiivisen kalvon happi{0}}vähennetyissä rakoissa -, jotka ovat kriittisiä suodatinkoteloihin pakatuille verkoille.

Kustannusvaihto-alennus:316 maksaa 20–30 % enemmän kuin 304 per yksikkö. Mutta kloridiympäristöissä 316:n käyttöikä on 2–3 kertaa pidempi, jolloin kokonaiselinkaarikustannukset ovat yli 15 % pienemmät.

Yhdistä kudontatyyppi suodatustarkkuuteen, langan halkaisija mekaaniseen kuormitukseen, aukko hiukkaskokoon ja laatu ympäristöön - käytä alla olevaa päätösmatriisia nopeaan määrittelyyn.

Määrittelypäätösten tulee noudattaa tätä tärkeysjärjestystä: (1) Mikä hiukkaskoko minun tulee säilyttää tai ohittaa? → määrittää aukon. (2) Mitä mekaanisia kuormituksia verkko kohtaa? → määrittää langan halkaisijan ja kudoksen. (3) Missä ympäristössä verkko toimii? → määrittää arvosanan.

Sovellus	Kutoa	Johto (mm)	Aukko	Luokka	Avoin alue	Prioriteetti
Karkea seulonta (4–16 mesh)	Plain/Twill	0.6–1.4	1,0-5,0 mm	304	45–65%	Vahvuus
Yleinen suodatus (20-60 mesh)	Tavallinen	0.19–0.40	0,2-0,9 mm	304/316	35–55%	Virtaus
Hienosuodatus (80-200 mesh)	Tvilli	0.05–0.14	20–175 μm	316	25–35%	Tarkkuus
Mikronisuodatus (5–100 μm)	hollantilainen	var.	5–100 μm	316L	15–30%	Absoluuttinen säilyttäminen
Kemiallinen käsittely	Hollanti / Twill Dutch	var.	1–50 μm	316L/904L	10–25%	Korroosio+pidätys
Farmaseuttiset	Twill hollantilainen	var.	1–20 μm	316L	10–20%	Hygienia+pidätys
Ruoka & juoma	Tavallinen	0.10–0.25	0,15-0,6 mm	304/316	30–50%	Puhdistettavuus
Arkkitehtoniset paneelit	Pelkkä/Viisi{0}}Heddle	0.4–1.0	1-10 mm	304/316	40–70%	Estetiikka + vahvuus
Meri/merivesi	Plain/Twill	0.25–0.60	0,2-0,6 mm	316L/kaksipuolinen	30–50%	Korroosio
Korkean{0}}lämpöinen uuni	Tvilli	0.6–1.4	1-5 mm	310S/321	40–60%	Lämpö + voimakkuus
Painesuodatinelementti	Käänteinen hollanti	var.	20–50 μm	316L	20–35%	Paine + vastahuuhtelu

Plain weave delivers nominal filtration (actual retention ≈ 70–85% of rated aperture); twill weave improves to ≈ 80–90%; Dutch weave achieves near-absolute retention (>95%), koska kapenevat kolmion muotoiset aukot vangitsevat pinnan aukkoa pienemmät hiukkaset - tästä syystä hollantilainen kudos on määritelty kriittiseen suodatukseen.

Suodatustarkkuus ei ole vain "aukon koko vastaa hiukkasten rajaa". Aukon ja todellisen hiukkasretention välinen suhde riippuu kudoksen tyypistä, hiukkasten muodosta ja virtausdynamiikasta:

Nimellinen vs. absoluuttinen suodatusluokitus

Nimellinen arvosana:Osoittaa likimääräisen hiukkaskoon, josta suurin osa verkkoon jää (yleensä 80–90 %). "100 mikronin nimellisverkko" vangitsee useimmat 100 mikronin hiukkaset, mutta päästää joitain suurempia läpi, jos ne ovat pitkänomaisia tai verkko on hieman vääristynyt.

Absoluuttinen arvosana:Osoittaa suurimman hiukkasen, joka ei varmasti mene läpi missään olosuhteissa. Absoluuttinen arvo on aina suurempi kuin mitattu aukko - tyypillisesti 1,2–2x hollantilaisen kudoksen pinnan aukko, koska hiukkaset voivat muuttaa verkkoa tai kulkea sen läpi vinoissa kulmissa.

Miksi Dutch Weave saavuttaa korkeamman säilytyksen?

Hollantilaiset kudosaukot ovat kolmion muotoisia ja kapenevat pinnasta sisäänpäin. Hiukkanen, joka näyttää sopivan pinta-aukkoon, on asteittain rajoitettu liikkuessaan verkon syvyyden läpi. Tämä "syvyyssuodatus" -tehoste vangitsee hiukkaset, jotka läpäisivät tavallisen kudosverkon, jolla on sama pinta-aukko. Tärkeimmät erot:

Pelkkä kudos:Neliömäiset aukot, tasaiset verkon paksuuden läpi. Hiukkaset läpäisevät, jos ne ovat pienempiä kuin aukko missä tahansa suunnassa. Retentioteho ≈ 70–85 % nimellisarvolla.

Twill-kudonta:Hieman ahtautuneet aukot johtimen siirtymisen vuoksi risteyskohdissa. Parempi retentio ≈ 80–90 % nimellisarvolla, mutta sallii silti joitakin pitkänomaisia hiukkasia.

hollantilainen kudos:Tapered triangular openings + depth filtration effect. Retention >95 % absoluuttisella arvosanalla. Pinta-aukkoa pienemmät hiukkaset voivat silti jäädä kartiomaiseen kanavaan.

Tyypilliset suodatusalueet kudostyypin mukaan

Kudon tyyppi	Nimellisalue (μm)	Absoluuttinen alue (μm)	Säilytystehokkuus
Tavallinen	50–500	1,2-2x nimellinen	70–85%
Tvilli	20–200	1,1-1,5x nimellinen	80–90%
Pelkkää hollantia	5–100	1,1-1,3x pinta	>90%
Twill hollantilainen	1–5	1,05-1,2x pinta	>95%

Voinko määrittää suodatustarkkuuden pelkällä silmämäärällä?

Mikään --silmäluku ei ole yksiselitteinen, koska sama silmämäärä eri langanhalkaisijoilla tuottaa erilaisia aukkokokoja. määritä aina aukko (mm tai mikroneina) ensisijaiseksi suodatusparametriksi.

Milloin minun on valittava hollantilainen kudos tavallisen tai twillin sijaan?

Choose Dutch weave when your required filtration rating is below 50 microns, when you need absolute (>95 %) hiukkasten retentiota tai kun verkon on kestettävä suurta paine-eroa - pelkkä ja toimikas kudos ei pysty luotettavasti täyttämään mitään näistä kolmesta vaatimuksesta.

Onko 316 aina parempi kuin 304 metalliverkkoon?

Mikään - 316 ei ole parempi vain kloridi-pitoisissa ympäristöissä (merivesi, kemiallinen käsittely, suolaliuokset); yleisiin sisä-, makean veden tai ruoan{2}}käsittelysovelluksiin 304 tarjoaa vastaavan suorituskyvyn 20–30 % pienemmillä kustannuksilla.

Kuinka lasken avoimen alueen hollantilaiselle kudosverkolle?

Hollantilaisen kudoksen avointa pinta-alaa ei voida laskea yksinkertaisella neliömäisellä-verkkokaavalla -, koska loimilla ja kuteilla on eri lankojen lukumäärä ja halkaisijat. Tehokas avoin pinta-ala riippuu kolmiomaisesta aukon geometriasta ja se on hankittava valmistajan tietolehdistä tai laskettava hollantilaiselle kudokselle ominaisella kuteen avautumiskaavalla.

Mitä eroa on nimellisen ja absoluuttisen mikroniluokituksen välillä?

Nimellinen arvo ilmaisee hiukkaskoon, jonka verkko kaappaa suurimman osan (tyypillisesti 80–90 %); absoluuttinen arvo ilmaisee suurimman hiukkasen, joka ei koskaan läpäise missään olosuhteissa - absoluuttinen luokitus on aina 1,1–2x nimellisarvoon verrattuna, ja vain hollantilaiset kudosverkot voivat saada absoluuttiset arvot luotettavasti.

Voidaanko ruostumattomasta teräksestä valmistettua metalliverkkoa käyttää korkeissa lämpötiloissa?

Kyllä - austeniittiset ruostumattomasta teräksestä valmistetut metalliverkot säilyttävät mekaanisen eheyden 800 asteeseen (304), 870 asteeseen (316), 900 asteeseen (321) ja 1100 asteeseen (310S), mutta hapettumisenkestävyydestä ja virumisesta tulee rajoittavia tekijöitä yli 500 astetta pitkäaikaisessa käytössä; syklistä korkean lämpötilan{10}}käyttöä varten määritä 321 (titaani{12}}stabiloitu) rakeiden välisen korroosion estämiseksi.
