Alloy 20 laipan tekniset tiedot ja arvosanat - Tieto

Tässä artikkelissa käsitellään ASME B16.5 Alloy 20 -laippojen tekniset tiedot ja arvot.

Seos 20 laipatSiinä on tasapainoinen koostumus, jossa on 32-38 % nikkeliä, 19-21 % kromia, 2-3 % molybdeeniä ja 3-4 % kuparia, mikä tarjoaa poikkeuksellisen kestävyyden piste- ja rakokorroosiota vastaan.

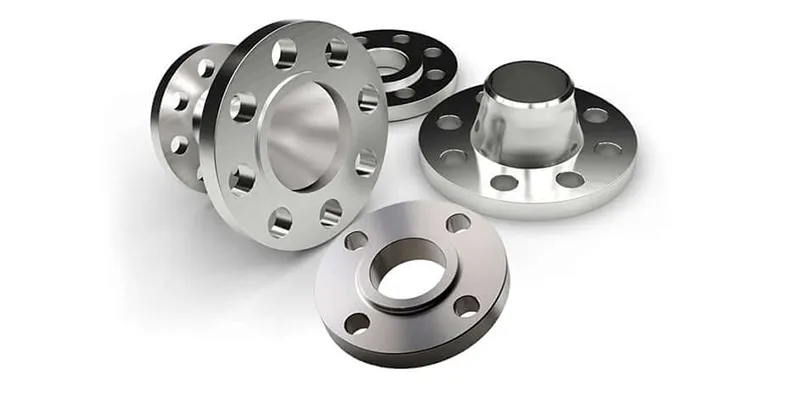

Specifications of Alloy 20 Flanges

Alloy 20 -laipat täyttävät ASME B16.5:n mittojen, toleranssien ja paineluokituksen osalta sekä ASTM B462:n takomoille ja ASTM B463:n levyille. Näiden eritelmien noudattaminen takaa yhteensopivuuden muiden putkistokomponenttien kanssa. Saatavilla olevilla tyypeillä, kuten hitsauskaulalla, slip-on, muhvihitsauksella, kierreliitoksella, kierreliitoksella ja umpilaipat koossa NPS 1/2–24.

ASME B16.5 -standardi on putkilaippojen ja laipallisten liitosten lopullinen eritelmä Pohjois-Amerikassa, ja se on laajalti käytössä maailmanlaajuisesti. Alloy 20 -laipoille tämä standardi tarjoaa täydellisen arkkitehtonisen suunnitelman, joka ohjaa:

Laajuus ja paineluokat:Standardi kattaa laipat NPS 1/2" - NPS 24" paineluokissa luokista 150 luokkaan 2500.

Laippatyypit:Se määrittää mitat eri laippatyypeille, mukaan lukien hitsauskaula (WN), liuku{0}}päälle (SO), hylsyhitsaus (SW), kierre, kiertoliitos, sokko (BL) ja muut.

Kriittiset mitat:ASME B16.5 määrää tarkat mitat ulkohalkaisijalle, pultin ympyrälle, pultinreikien lukumäärälle ja koolle, laipan paksuudelle ja pintaosille.

Mittojen toleranssit:Standardissa asetetaan tiukat toleranssit näille mitoille, mukaan lukien laipan paksuus (esim. +3.0mm/-0,0 mm NPS:lle alle tai yhtä suuri kuin 18), pultinreikien etäisyys ja pinnan kohtisuora, jotta varmistetaan tiiviit, vaihdettavat liitokset.

Alloy 20 Flange Dimensions According to ASME B165

Alloy 20 -laippojen mitat ulottuvat NPS:stä 1/2–24, vaihteluilla tyypeittäin, kuten korotettu pinta tai rengas{4}}-tyyppinen liitos optimaalisen tiivistyksen saavuttamiseksi.

Esimerkki mittataulukosta luokan 150 hitsauskaulalaippoihin

Seuraava taulukko havainnollistaa luokan 150 hitsauskaulalaippojen tärkeimmät mitat, mikä osoittaa ASME B16.5 -yhteensopivuuden Alloy 20 -tuotteille.

NPS	Ulkohalkaisija (in)	Pultin ympyrän halkaisija (tuumaa)	Pulttien lukumäärä	Pultin halkaisija (in)	Navan halkaisija (in)	Korotettu kasvojen halkaisija (in)
1/2	3.50	2.38	4	1/2	1.38	1.38
3/4	3.88	2.75	4	1/2	1.69	1.69
1	4.25	3.12	4	1/2	2.00	2.00
2	6.00	4.75	4	5/8	3.62	3.62
4	9.00	7.50	8	5/8	5.31	5.31
6	11.00	9.50	8	3/4	7.56	7.56
8	13.50	11.75	8	3/4	9.69	9.69
10	16.00	14.25	12	7/8	12.00	12.00
12	19.00	17.00	12	7/8	14.38	14.38
14	21.00	18.75	12	1	15.75	15.75
16	23.50	21.25	16	1	18.00	18.00
18	25.00	22.75	16	1-1/8	19.88	19.88
20	27.50	25.00	20	1-1/8	22.00	22.00
24	32.00	29.50	20	1-1/4	26.12	26.12

Alloy 20 -laipat tarjoavat vankat paine{1}}lämpötilaluokitukset ASME B16.5 Group 3.1:n mukaan, mikä tukee korkeaa suorituskykyä korkeissa olosuhteissa.

Arvot määräytyvät materiaalin lujuuden ja lämpötilan mukaan, ja ryhmän 3.1 metalliseos 20 tarjoaa korkeammat sallitut paineet kuin monet ruostumattomat teräslaadut.

Paine{0}}Lämpötilaluokitustaulukko

Alla olevassa taulukossa on kuvattu Alloy 20 -laippojen suurimmat käyttöpaineet (psig) eri lämpötiloissa (astetta F) ASME B16.5:n mukaisesti.

Temp. (aste F)	Luokka 150	Luokka 300	Luokka 400	Luokka 600	Luokka 900	Luokka 1500	Luokka 2500
-20-100	290	750	1000	1500	2250	3750	6250
200	260	740	990	1485	2225	3710	6180
300	230	710	945	1420	2130	3550	5920
400	200	670	890	1335	2005	3340	5565
500	170	605	805	1210	1815	3025	5040
600	140	540	720	1080	1620	2700	4500
650	125	520	690	1040	1555	2595	4325
700	110	505	670	1010	1510	2520	4195
750	95	485	645	965	1450	2415	4025
800	80	465	620	930	1395	2330	3880
850	65	380	505	755	1135	1890	3155
900	50	280	370	555	835	1390	2315

Alloy 20 Flanges Applications

Kemiallinen käsittely

Kemiantehtaissa Alloy 20 -laipat käsittelevät rikki-, fosfori- ja typpihappoa, mikä estää vuodot ja pidentää laitteiden käyttöikää. Niiden kestävyys kloridijännityshalkeilua vastaan tekee niistä välttämättömiä reaktoreissa ja putkistoissa, mikä vähentää seisokkeja syövyttävissä toimissa.

Lääketeollisuus

Nämä laipat tukevat steriilejä ympäristöjä lääketeollisuudessa ja kestävät puhdistusaineita ja orgaanisia happoja. Hygieniastandardien noudattaminen varmistaa epäpuhtauksista{1}}vapaat liitännät, mikä parantaa tuotteen puhtautta ja säädösten noudattamista.

Ruoka- ja juoma-ala

Alloy 20 -laippoja käytetään elintarviketeollisuudessa happamien ainesosien, kuten etikan ja sitruunahapon, käsittelyyn ilman kontaminaatiota. Niiden ei--reaktiivinen pinta säilyttää maun eheyden ja täyttää FDA:n vaatimukset turvallisille ja kestäville asennuksille.

Öljy- ja kaasutoiminnot

Offshore-lautoilla nämä laipat kestävät hapan kaasun ja meriveden korroosiota, mikä varmistaa turvalliset tiivisteet paineen alaisena. Tämä kestävyys minimoi huollon vaativissa meriolosuhteissa, mikä parantaa turvallisuutta ja toiminnan tehokkuutta.

Alloy 20 -laipat tarjoavat olennaisen suojan rikkihapon ja kloridin jännityskorroosiohalkeilua vastaan, mutta niiden suorituskyky riippuu täysin oikeasta spesifikaatiosta. Noudattamalla tiukasti ASME B16.5 Material Group 3.1 -luokituksia varmistat, että järjestelmäsi ei ole vain kemiallisesti kestävä vaan myös mekaanisesti kestävä.
